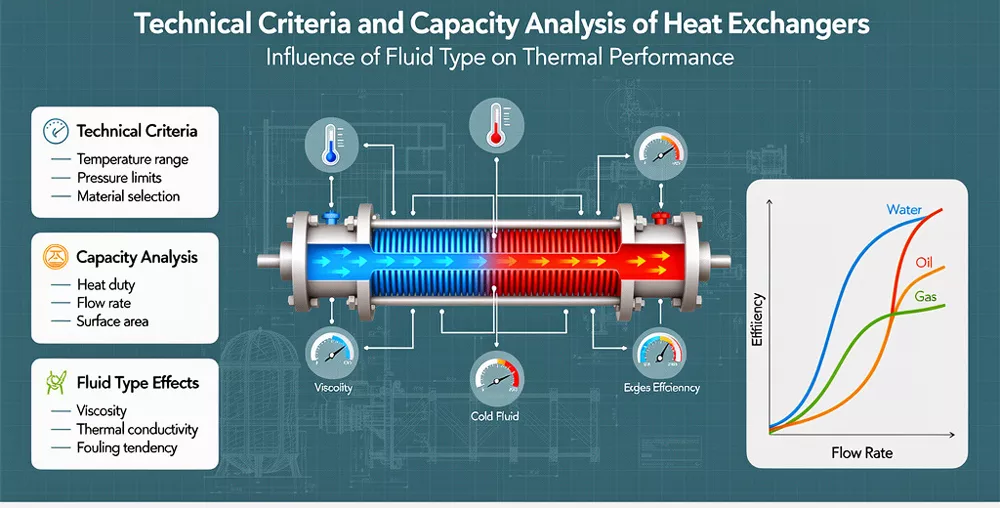

معیارهای فنی، تحلیل ظرفیت و تأثیر نوع سیال بر کارایی مبدل حرارتی
در سیستمهای بخار صنعتی، مبدل حرارتی یکی از حیاتیترین اجزای زنجیره انتقال انرژی محسوب میشود. عملکرد صحیح این تجهیز مستقیماً بر راندمان کل سیستم بخار، مصرف سوخت، پایداری فرآیند و حتی طول عمر دیگ بخار اثرگذار است. انتخاب نادرست مبدل حرارتی میتواند منجر به افت انتقال حرارت، افزایش مصرف انرژی، نوسانات دمایی و در نهایت توقف تولید شود.
در این مقاله، بهصورت تخصصی به بررسی اصول انتخاب و طراحی مبدل حرارتی برای سیستمهای بخار صنعتی، معیارهای فنی تعیین ظرفیت و تأثیر نوع سیال بر عملکرد حرارتی میپردازیم.
نقش مبدل حرارتی در سیستمهای بخار صنعتی
در یک سیستم بخار صنعتی استاندارد که شامل دیگ بخار، خطوط انتقال، تلههای بخار، سیستم کندانس و مصرفکنندهها است، مبدل حرارتی وظیفه دارد انرژی بخار را به سیال فرآیندی منتقل کند بدون آنکه دو سیال با یکدیگر مخلوط شوند.
در صنایع غذایی، دارویی، پتروشیمی، نیروگاهی و نساجی، کیفیت انتقال حرارت از بخار به سیال فرآیندی تعیینکننده کیفیت محصول نهایی است. در این میان، طراحی اصولی مبدل حرارتی باعث میشود:
- دمای فرآیند بهصورت پایدار حفظ شود
- مصرف بخار کنترل گردد
- بازگشت کندانس بهینه انجام شود
- فشار سیستم در محدوده مجاز باقی بماند
انتخاب نوع مبدل حرارتی برای بخار صنعتی
در کاربردهای بخار، انتخاب نوع مبدل باید بر اساس فشار، دما، ظرفیت و نوع سیال انجام شود.
رایجترین گزینه در سیستمهای بخار صنعتی است. این نوع مبدل به دلیل تحمل فشار و دمای بالا، مقاومت مکانیکی مناسب و امکان سرویسپذیری آسان، در صنایع سنگین کاربرد گسترده دارد. طراحی آن اجازه میدهد بخار در پوسته یا لوله جریان یابد و انتقال حرارت با راندمان بالا انجام شود.
مبدل صفحهای
در ظرفیتهای متوسط و فضاهای محدود کاربرد دارد. ضریب انتقال حرارت بالا از مزایای آن است، اما در فشارهای بسیار بالا محدودیت دارد.
مبدل اسپیرال یا کویلی
برای سیالات با ویسکوزیته بالا یا مستعد رسوب مناسبتر است و امکان تمیزکاری آسانتری فراهم میکند.
در اغلب پروژههای صنعتی که از دیگ بخار صنعتی استفاده میشود، مبدل پوسته و لوله به دلیل قابلیت اطمینان بالا انتخاب اصلی محسوب میشود.
معیارهای فنی در طراحی مبدل حرارتی بخار
طراحی حرفهای مبدل حرارتی صرفاً بر اساس ظرفیت اسمی انجام نمیشود، بلکه مجموعهای از پارامترهای عملیاتی باید بهصورت همزمان بررسی شوند:
- فشار و دمای کاری بخار
بخار ممکن است به صورت اشباع یا سوپرهیت وارد مبدل شود. فشار کاری دیگ بخار و افت فشار مسیر انتقال باید در طراحی لحاظ شود تا مبدل در محدوده ایمن فعالیت کند.
- ظرفیت حرارتی مورد نیاز فرآیند
ظرفیت مورد نیاز بر اساس دبی سیال فرآیندی و اختلاف دمای ورودی و خروجی تعیین میشود. در کاربردهای صنعتی، ظرفیت واقعی اغلب تحت تأثیر تغییرات تولید قرار میگیرد؛ بنابراین طراحی باید حاشیه اطمینان داشته باشد.
- افت فشار مجاز
افزایش بیش از حد افت فشار در سمت بخار میتواند باعث کاهش راندمان انتقال حرارت و افزایش مصرف سوخت شود. در سمت سیال نیز افت فشار بالا موجب افزایش مصرف انرژی پمپ خواهد شد.
- ضریب رسوبگذاری
در طراحی صنعتی، همواره ضریب رسوب احتمالی در نظر گرفته میشود تا با گذشت زمان، عملکرد حرارتی افت شدید نداشته باشد. بیتوجهی به این موضوع از رایجترین اشتباهات طراحی است.
- جنس متریال
انتخاب متریال مناسب بر اساس خورندگی سیال، دما و فشار انجام میشود. فولاد کربنی، استنلس استیل و آلیاژهای مقاوم به خوردگی بسته به شرایط انتخاب میشوند.
تحلیل ظرفیت مبدل حرارتی در سیستم بخار
در سیستمهای بخار، انتقال حرارت عمدتاً ناشی از تغییر فاز بخار به کندانس است. این ویژگی باعث میشود بخار بتواند انرژی زیادی را در سطح نسبتاً کوچک منتقل کند. اما اگر ظرفیت مبدل کمتر از نیاز واقعی باشد:
- بخار بهطور کامل کندانس نمیشود
- تلههای بخار عملکرد صحیح نخواهند داشت
- بخار مرطوب وارد خط کندانس میشود
- راندمان کل سیستم کاهش مییابد
از سوی دیگر، طراحی بیش از حد بزرگ نیز هزینه سرمایهگذاری اولیه را افزایش میدهد و ممکن است باعث کاهش سرعت جریان و افزایش رسوب شود.
بنابراین تعیین ظرفیت باید بر اساس شرایط واقعی فرآیند، حداکثر بار تولید و تغییرات فصلی انجام شود.
تأثیر نوع سیال بر عملکرد مبدل حرارتی
نوع سیال فرآیندی تأثیر مستقیم بر ضریب انتقال حرارت، سطح مورد نیاز و افت فشار دارد.
سیالات با ویسکوزیته بالا
این سیالات انتقال حرارت کندتری دارند و برای رسیدن به دمای مطلوب، نیاز به سطح انتقال حرارت بیشتری دارند. در چنین مواردی طراحی باید بهگونهای باشد که سرعت جریان افزایش یابد تا انتقال حرارت بهبود یابد.
سیالات خورنده
در صنایع شیمیایی و پتروشیمی، خورندگی میتواند باعث کاهش عمر مبدل شود. انتخاب متریال مقاوم و طراحی قابل تعویض بودن قطعات اهمیت زیادی دارد.
سیالات مستعد رسوب
در صنایع غذایی یا معدنی، رسوبگذاری یکی از چالشهای اصلی است. طراحی باید امکان شستشو و دسترسی آسان برای تمیزکاری دورهای را فراهم کند.
سیالات حساس به دما
در صنایع دارویی یا غذایی، کنترل دقیق دمای خروجی اهمیت حیاتی دارد. در این شرایط، پاسخ دینامیکی مبدل و یکنواختی توزیع حرارت باید در طراحی لحاظ شود.
اثر طراحی مبدل بر مصرف سوخت دیگ بخار
مبدل حرارتی ناکارآمد باعث میشود برای رسیدن به دمای فرآیند، بخار بیشتری مصرف شود. این موضوع مستقیماً مصرف سوخت دیگ بخار را افزایش میدهد. در بلندمدت، این افزایش مصرف میتواند هزینه عملیاتی قابل توجهی ایجاد کند.
طراحی بهینه مبدل حرارتی موجب میشود:
- بخار بهصورت کامل کندانس شود
- دمای فرآیند سریعتر به مقدار هدف برسد
- کندانس با کیفیت بالا به دیگ بازگردد
- شوک حرارتی در خطوط کاهش یابد
این عوامل در مجموع موجب افزایش راندمان سیستم بخار صنعتی میشوند.
ملاحظات پیشرفته طراحی در پروژههای صنعتی
در پروژههای مدرن صنعتی، طراحی مبدل حرارتی معمولاً با نرمافزارهای تخصصی شبیهسازی انجام میشود تا رفتار واقعی سیال، افت فشار، ارتعاش لولهها و نقاط داغ احتمالی بررسی شود.
همچنین در طراحی حرفهای موارد زیر لحاظ میشود:
- امکان افزایش ظرفیت در آینده
- قابلیت جداسازی آسان برای سرویس
- کاهش ارتعاش ناشی از جریان متلاطم
- هماهنگی کامل با ظرفیت دیگ بخار و سیستم کندانس
همکاری با تولیدکننده معتبر تجهیزات بخار همچون خزر بویلر(خزر منبع بندر) و تیم مهندسی مجرب این شرکت ، نقش مهمی در انتخاب صحیح مبدل حرارتی ایفا میکند.
اشتباهات رایج در انتخاب مبدل حرارتی بخار
- انتخاب صرفاً بر اساس قیمت
- عدم در نظر گرفتن تغییرات بار تولید
- بیتوجهی به کیفیت بخار ورودی
- طراحی بدون لحاظ کردن رسوب احتمالی
- عدم هماهنگی ظرفیت مبدل با توان دیگ بخار
این خطاها معمولاً منجر به کاهش عمر تجهیزات و افزایش هزینههای تعمیرات میشوند.
جمعبندی نهایی
انتخاب و طراحی مبدل حرارتی برای سیستمهای بخار صنعتی فرآیندی کاملاً مهندسی و چندبعدی است. بررسی دقیق فشار، دما، نوع سیال، افت فشار مجاز و شرایط بهرهبرداری واقعی، اساس یک طراحی موفق محسوب میشود.
مبدل حرارتی بهینه نهتنها انتقال حرارت مؤثر انجام میدهد، بلکه موجب کاهش مصرف سوخت، افزایش راندمان دیگ بخار، کاهش توقف تولید و افزایش طول عمر تجهیزات خواهد شد.
در پروژههای صنعتی پیشرفته، نگاه سیستماتیک به کل زنجیره بخار – از تولید در دیگ بخار تا مصرف در مبدل – رمز دستیابی به بهرهوری حداکثری است.
