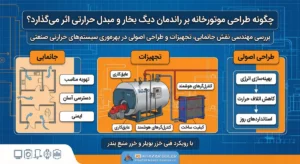

چگونه طراحی موتورخانه بر راندمان دیگ بخار و مبدل حرارتی اثر میگذارد؟
بررسی مهندسی نقش جانمایی، تجهیزات و طراحی اصولی در بهرهوری سیستمهای حرارتی صنعتی
با رویکرد فنی خزر بویلر و خزر منبع بندر
مقدمه
در بسیاری از پروژههای صنعتی، تمرکز اصلی سرمایهگذاران و بهرهبرداران بر انتخاب دیگ بخار و مبدل حرارتی معطوف میشود، در حالی که تجربه عملی نشان داده است حتی پیشرفتهترین تجهیزات حرارتی نیز در صورت استقرار در یک موتورخانه با طراحی غیراصولی، قادر به ارائه راندمان واقعی خود نخواهند بود. موتورخانه بهعنوان مرکز توزیع انرژی حرارتی، نقشی تعیینکننده در میزان مصرف سوخت، پایداری عملکرد، طول عمر تجهیزات و ایمنی مجموعه ایفا میکند.
طراحی موتورخانه، مفهومی فراتر از جانمایی فیزیکی تجهیزات است و مجموعهای از محاسبات مهندسی شامل مسیرهای سیال، تهویه، عایقکاری، سیستم کنترل، گردش آب، برگشت کندانس و دسترسی تعمیراتی را در بر میگیرد. شرکت خزر بویلر در طراحی دیگهای بخار صنعتی خود همواره بر این اصل تأکید دارند که راندمان واقعی سیستم حرارتی تنها در سایه طراحی مهندسی موتورخانه محقق میشود.
موتورخانه حرارتی چیست و چه نقشی دارد؟
موتورخانه مجموعهای یکپارچه از تجهیزات تولید، انتقال و بازیافت انرژی حرارتی است که وظیفه تأمین بخار، آب داغ یا آب گرم مورد نیاز واحدهای صنعتی را بر عهده دارد. اجزای اصلی موتورخانه بخار عبارتاند از:
- دیگ بخار صنعتی
- مشعل و سیستم احتراق
- مبدلهای حرارتی
- منبع کندانس
- مخزن آب تغذیه
- دیاِریتور
- پمپها
- تجهیزات کنترلی و ایمنی
نحوه انتخاب، جانمایی و اتصال این تجهیزات تعیین میکند که انرژی تولیدشده تا چه میزان به مصرفکننده نهایی منتقل شود یا در مسیر تلف گردد.
تأثیر طراحی موتورخانه بر راندمان دیگ بخار
- جانمایی صحیح دیگ بخار
قرارگیری دیگ بخار در فضای نامناسب میتواند موجب:
- اختلال در احتراق مشعل
- افزایش دمای محیط موتورخانه
- کاهش راندمان انتقال حرارت
- دشواری در سرویس و نگهداری
دیگهای بخار افقی و ایستاده خزر بویلر بهگونهای طراحی شدهاند که با رعایت حداقل فواصل استاندارد، بهترین عملکرد حرارتی را ارائه دهند.
- طراحی مسیر دود و تهویه
عدم طراحی اصولی دودکش و هوای احتراق باعث ایجاد مکش نامناسب شده و در نتیجه:
- احتراق ناقص
- افزایش مصرف سوخت
- تولید دوده
- کاهش راندمان واقعی دیگ بخار
خواهد شد.
- تأثیر عایقکاری در موتورخانه
یکی از عوامل پنهان اتلاف انرژی در موتورخانهها، ضعف در عایقکاری لولهها، دیگ و مبدلهاست. عایقکاری غیراستاندارد میتواند تا ۱۵ درصد از انرژی تولیدی را هدر دهد.
نقش طراحی موتورخانه در عملکرد مبدل حرارتی
مبدل حرارتی زمانی بالاترین راندمان را دارد که شرایط زیر بهصورت همزمان فراهم باشد:
- دبی صحیح سیالات
- اختلاف دمای طراحیشده
- حداقل افت فشار
- برگشت مناسب کندانس
طراحی نادرست لولهکشی یا جانمایی نامناسب مبدل موجب کاهش انتقال حرارت و افزایش مصرف بخار میشود.
اهمیت طراحی صحیح خطوط بخار و کندانس
پیامدهای طراحی غیراصولی:
- تشکیل آب در خطوط بخار
- ضربه قوچ
- خوردگی لولهها
- نوسان فشار
- آسیب به مبدلهای حرارتی
استفاده از منبع کندانس استاندارد خزربویلر و شیببندی اصولی خطوط، نقشی کلیدی در بازیافت انرژی و پایداری عملکرد موتورخانه دارد.
نقش تجهیزات جانبی در راندمان موتورخانه
بسیاری از کاهشهای راندمان نه به دیگ بخار، بلکه به تجهیزات جانبی مربوط میشود.
تجهیزات مؤثر عبارتاند از:
- دیاِریتور برای حذف اکسیژن محلول
- مخازن ذخیره آب با حجم مهندسیشده
- پمپهای متناسب با دبی واقعی
- سیستم بلودان اتوماتیک
خزربویلر با طراحی این تجهیزات بر اساس شرایط واقعی بهرهبرداری، نقش مهمی در بهینهسازی مصرف انرژی ایفا میکند.
تأثیر طراحی موتورخانه بر مصرف سوخت
موتورخانهای که بهصورت مهندسی طراحی شده باشد، میتواند:
- مصرف سوخت را تا ۲۰ درصد کاهش دهد
- راندمان دیگ بخار را به مقدار اسمی نزدیک کند
- هزینه تعمیرات را بهطور محسوسی کاهش دهد
در مقابل، طراحی ضعیف موتورخانه موجب افزایش دائمی هزینههای بهرهبرداری خواهد شد.
نقش سیستم کنترل و اتوماسیون
استفاده از سیستمهای کنترلی یکپارچه باعث میشود:
- دیگ بخار در فشار پایدار کار کند
- مبدل حرارتی با حداقل مصرف بخار عمل نماید
- از روشن و خاموش شدنهای مکرر جلوگیری شود
دیگهای بخار خزر بویلر قابلیت اتصال کامل به سیستمهای هوشمند موتورخانه را دارند.
تأثیر طراحی موتورخانه بر ایمنی
طراحی مهندسی موتورخانه مستقیماً با ایمنی ارتباط دارد. رعایت موارد زیر حیاتی است:
- فاصله ایمن تجهیزات
- مسیر خروج اضطراری
- تهویه مناسب
- دسترسی آسان به شیرآلات ایمنی
بخش عمده حوادث صنعتی ناشی از طراحی نادرست موتورخانه است، نه نقص در خود دیگ بخار.
جمعبندی نهایی
طراحی موتورخانه یکی از تعیینکنندهترین عوامل در دستیابی به راندمان واقعی دیگ بخار و مبدل حرارتی محسوب میشود. حتی باکیفیتترین تجهیزات نیز در صورت استقرار در یک موتورخانه غیراصولی، دچار افت عملکرد، افزایش مصرف انرژی و استهلاک زودرس خواهند شد.
ترکیب هوشمندانه:
- دیگهای بخار صنعتی خزر بویلر
- تجهیزات جانبی مهندسیشده خزربویلر
- و طراحی اصولی موتورخانه مطابق استانداردهای فنی
راهکاری مطمئن برای دستیابی به حداکثر بهرهوری، ایمنی و پایداری در سیستمهای حرارتی صنعتی است.
